Tescilli Kalibrasyon Yazılımı

EIZO'nun geliştirdiği ColorNavigator yazılımı, kalibrasyonu kolaylaştırır ve öngörülebilir renk sonuçları üretir. ColorNavigator dakikalar içinde güvenilir ve doğru kalibrasyon için ColorEdge'in arama tablolarını doğrudan kullanan çok çeşitli ölçüm aracıyla birlikte çalışır.

Önceden Belirlenmiş ya da Kullanıcı Tarafından Atanan Değerleri Kalibre Etmek

Önceden Belirlenmiş Değerler

Web içeriği, fotoğrafçılık ve baskı için önceden belirlenmiş değerler kullanılır. Sadece bir tanesini seçin, "Ayarla" düğmesine tıklayın ve ColorNavigator kalibre etmeye başlayacaktır. Sınırlı renk bilgisi olan kullanıcılar için, atanmış değerleri tahmini olarak alır.

• Varsayılan Değerler

Fotoğrafçılık	Brightness: 100 cd/m2, White Point: 5,500 K, Gamma: 2.2
Baskı	Brightness: 80 cd/m2, White Point: 5,000 K, Gamma: 2.2
Web İçeriği	Brightness: 80 cd/m2, White Point: 6,500 K, Gamma: 2.2

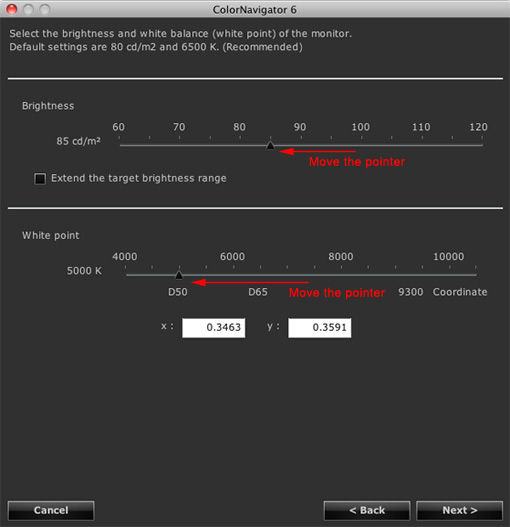

Kullanıcı Tarafından Atanan Değerler

Deneyimli kullanıcılar parlaklık, beyaz nokta ve gama için arzu ettikleri değerleri atayarak kalibrasyon yapabilirler.

Kalibrasyon Parametreleri

Parlaklık*	Brightness	30 cd/m2 - 200 cd/m2 içinde 5 cd/m2 artışları. Monitörü minimum ve maksimum değerlere ayarlamak da mümkündür.
	Siyah Seviyesi	0.2 cd/m2 - 3.5 cd/m2 (0.1 cd/m2 artışları) Monitörü minimum değere ayarlamak da mümkündür.
Beyaz Nokta	Renk Sıcaklığı	4,000 K - 10,000 K içinde 100 K artışları
	Renk Koordinatı	x Değeri, y Değeri
Gama		1.0 - 2.6 içinde 0.1 artışları ve L*, LUT dosyası

•  Ayarlama aralıkları monitör ya da sensöre bağlı olarak değişir.

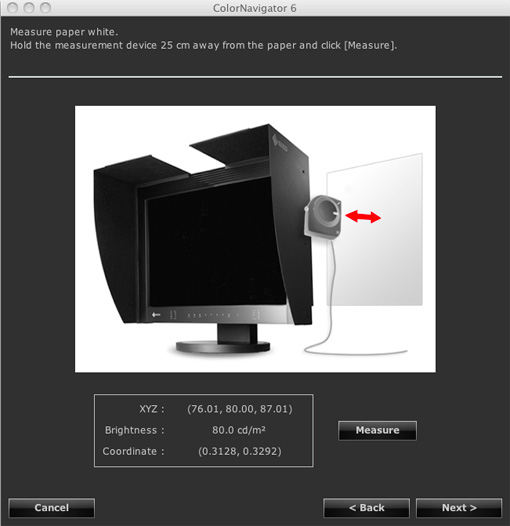

Kağıt Beyazlığı Ölçümü

Kağıt beyazlığı ölçüm fonksiyonu baskıdaki ve monitördeki görüntü arasında renk eşleme olanağı sağlar. ColorNavigator, baskı için kağıdın beyazlığını ölçerek parlaklık ve beyaz noktaya göre hedeflenen değerleri otomatik olarak ayarlar. (Bu özellik entegre kalibrasyon sensörü olan ColorEdge monitörlerinde mevcut değildir.)

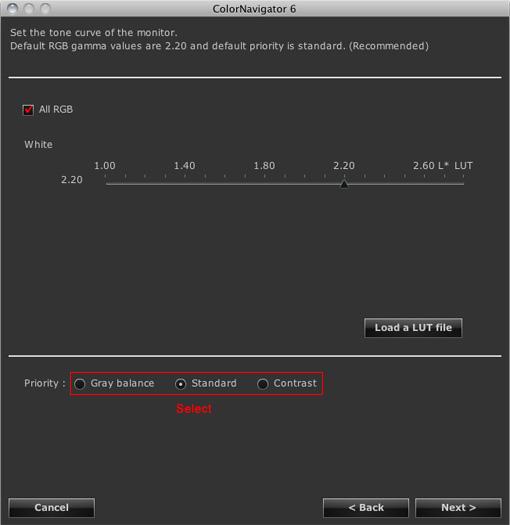

Gri Dengesi veya Kontrast veya Her İkisini de Aynı Oranda Tercih Etmek

Kalibrasyon yaparken verdiğiniz önceliğe göre üç ayarlama özelliği vardır.

• Gri Dengesi Tercihi: Beyaz nokta gibi aynı olması için, orta tonların gri kromatikliğini ayarlayın.

• Standart: Bu varsayılan ayardır ve koyu tonlarda kontrast oranı sağlarken gri dengesini ayarlar.

• Kontrast Tercihi: Yüksek kontrast oranı sağlar.

Gri dengesi ayarlı

Gri dengesi ayarlanmamış

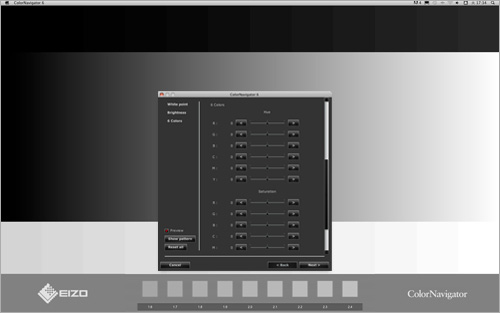

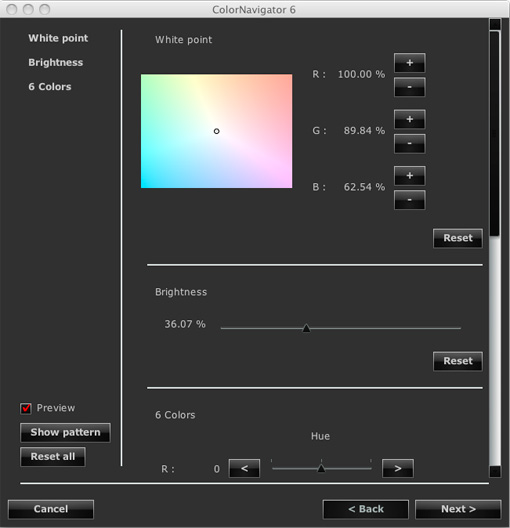

Kalibrasyon Sonrası Renk Ayarı

Bazen farklı yazıcılar ya da projenin özel gereksinimleri nedeniyle oluşan çıktı farklılıklarına bağlı olarak, hedeflenen renklerle eşleşme sağlayabilmek için ince ayarlı kusursuz kalibrasyonlu monitör gereklidir. ColorNavigator olası en yakın görsel eşleşmeye ulaşmak için, altı temel ve ikincil renklerin (kırmızı, yeşil, mavi, cyan, macenta, sarı) tümü için ton ve doygunluğun yanısıra, beyaz dengesi, parlaklık, siyah seviyesi ve gama özelliklerini kolaylıkla ayarlamanıza izin verir. Hangi ayarı profilinize kaydetmek istediğinize de siz karar verebilirsiniz. (6 renk ayarı özelliği profile kaydedilemez.)

Kalibrasyon ayarlarının onayı için veya daha doğru elle ayarlara ulaşmak için test patern ekranı görüntülenebilir. Test patern ekranı, sadece düşük tonlar (siyahlar) , yüksek tonlar (beyazlar), gama değerleri, EIZO ve ColorNavigator logo alanlarının yanısıra, tüm gri ton uyumunu da gösterir. Parlaklık, beyaz nokta ve gama değerleri elle ayarlanırken, sonuçları anında test patern ekranına yansır.

Test patern ekranı gri ton, beyaz ton, gama ve EIZO/ColorNavigator logo alanlarına bölünmüştür. Parlaklık, beyaz nokta ve gama ayarları, test patern ekranı üzerinde gösterilen sol tarafta yapılır.

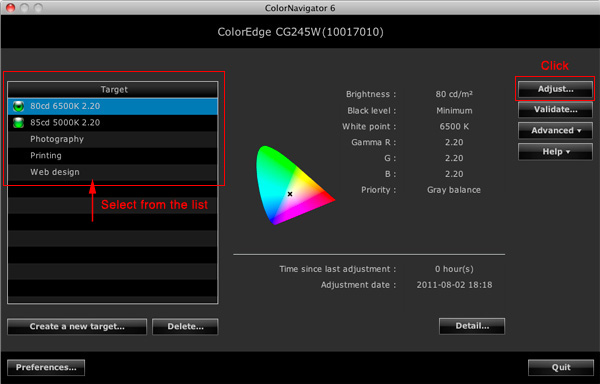

Önceki Kalibrasyon Sonuçlarından Yeniden Kalibrasyon

ColorNavigator ile kendi profiliniz ve farklı ihtiyaçlar için hazır birkaç profil arasında geçiş yapabilirsiniz. Ayrıca monitörünüzü kolayca ayarlamak için geçmiş kalibrasyonlarınızı da kullanabilirsiniz.

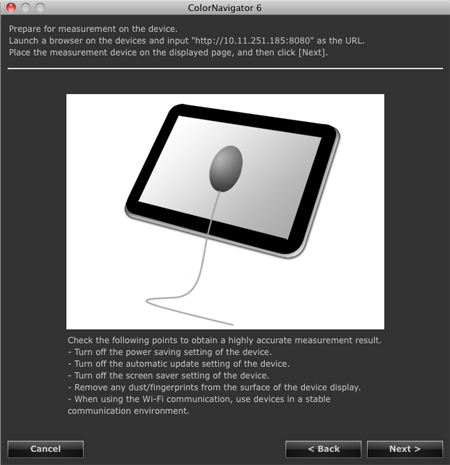

Medya Emülasyonuyla Diğer Cihazların Nasıl Renkler Gösterdiğine Bak

ColorNavigator; tabletler, akıllı telefonlar, dizüstü bilgisayarlar, diğer LCD/CRT monitörler ve hatta taşınabilir oyun cihazları gibi diğer medya aygıtlarının renk karakteristiklerini emüle eder. ColorNavigator, spektrofotometreyle emüle edilen cihazın renk parçalarını web tarayıcısında gözüktüğü gibi okur ve bir ICC profili yaratır. İçerik yaratıcıları bu profili bir ColorEdge monitörle birlikte kullanarak müşterilerinin renkleri kendi medya aygıtları üzerinde nasıl göreceklerine bakabilirler.

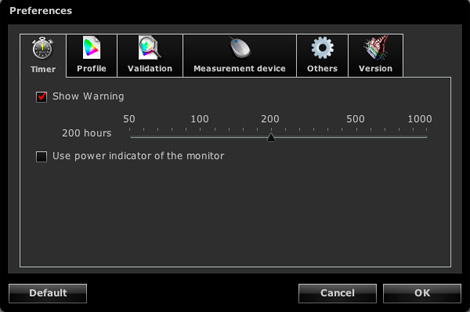

Tekrar Kalibrasyon Hatırlatıcı

İlk kalibrasyondan sonra doğru rengi sağlamak için monitör düzenli aralıklarla yeniden kalibre edilmeye ihtiyaç duyar. ColorNavigator, kullanıcının belirlediği bir saate ulaşınca yeniden kalibrasyon hatırlatıcısını gösterme özelliğine sahiptir. Monitör ilk kez kalibre edildiğinde, tarih ve saat kaydedilir. Belirlediğiniz zaman geçtikten sonra, ön paneldeki LED ışık yanar ve ColorNavigator'ı başlattığınızda hatırlatıcı mesaj ortaya çıkar.

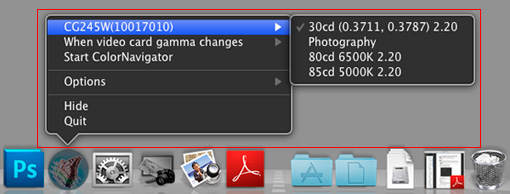

ColorNavigator Aracı

ColorNavigator aracı, ColorNavigator'ı başlatmadan istediğiniz profile kolayca geçiş yapmanıza izin verir. Ayrıca ColorNavigator'ı başlatmak için kullanabilir ve eğer Windows kullanıyorsanız video kartınızın gama durumunu görmenize de izin verir.

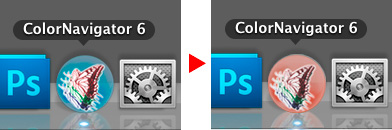

Eğer ColorNavigator'ın zamanlama özelliğini kullanıyorsanız, kullanıcının belirlediği saat geçtikten sonra yeniden kalibrasyonu size hatırlatır. Yeniden kalibrasyon zamanı geldiğinde, ColorNavigator aracının simgesi kırmızıdan maviye dönecektir.

Simge maviden kırmızıya döndüğünde, monitörünüzü yeniden kalibre etme zamanı gelmiştir.

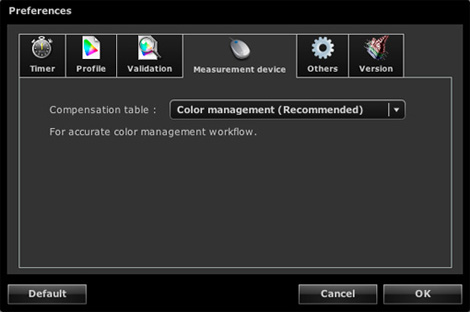

Ölçüm Aracını Düzeltme

Ölçülmüş değerlerin kalibrasyon araçları arasındaki tek tek farklılıklarını elemek için ColorNavigator, renk yönetim özelliklerine öncelik tanıyan EIZO'nun kendi standartlarına göre düzenlendi. Ayrıca ColorNavigator, diğer ColorEdge monitörleriyle renk eşleştirme yapılırken monitörler arasındaki eşleşmeye öncelik verir ve kalibrasyon araçlarını düzeltir.

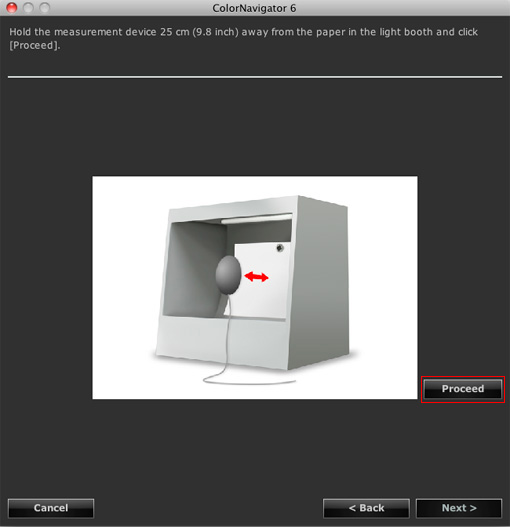

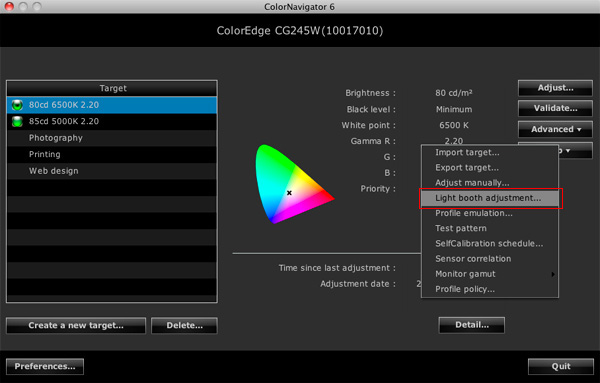

Light Box Parlaklık Ayarı

ColorNavigator ve ölçüm aracıyla, light box'ın parlaklığını arzuladığınız değere getirebilirsiniz. ColorNavigator renk doğrulama sırasında light box ve monitörünüz arasında aynı oranda parlaklık sağlamak için, ortaya çıkan parlaklık seviyesi değerini alır ve monitörün hedeflenen kalibrasyon değeri olarak ayarlar.

• Şu anda SADECE Color Communicator 1 ve 2 destekliyor.

İçe / Dışa Aktarma Ayarı

Önceden ayarlı profilleri içe ve dışa aktarır, aynı değerleri çoklu kullanım ortamlarında paylaşır.

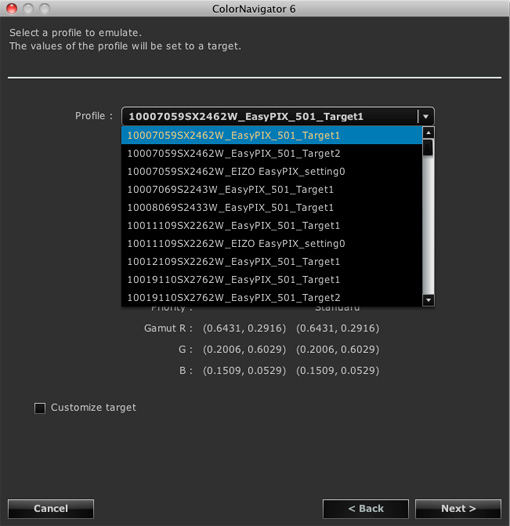

Monitörünüzü Başka Profile Ayarlayın

Bir iş akışında monitörler arasında renk yönetimi gerçekleştirmek istiyorsanız, ColorNavigator, başka bir ColorEge monitöre profil yüklemenizi ve kendi ayarlarınızla kullanmanıza imkan verir.

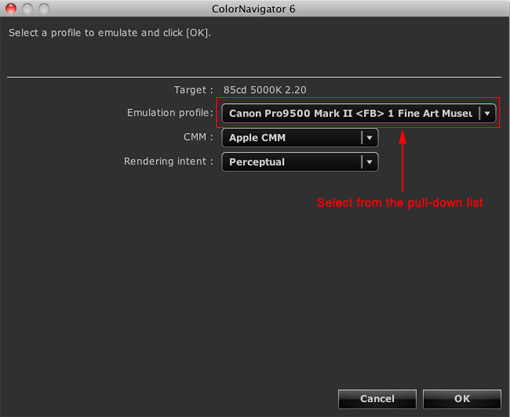

Profil Emülasyonu

ColorNavigator yazıcı, kağıt ya da diğer monitörlerdeki profilleri emüle edebilir. Profil, ihtiyaç duyduğunuzda kolayca ulaşabileceğiniz açılır menüye emülasyon profilleri olarak eklenir.

Bu özellik CG210, CG211, CG220, CG221, CG241W, CG301W ve CG303W için geçerli değildir.

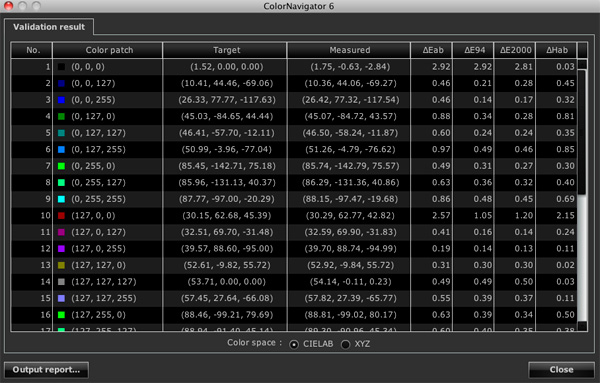

Profil Doğrulama

ColorNavigator, kalibrasyon sonuçlarını doğrulamak ya da son ayar yapıldığından bu yana monitör renklerinin ne kadar değiştiğini kontrol edip görmek, monitör profilindeki Delta-E değeri ve monitördeki gerçek görüntülenen değer arasındaki farklılıkları belirlemek için monitörün renk parçalarını ölçer. ColorNavigator ayrıca CMYK renk parçalarını (GRACoL 2006 Coated #1 ve FOGRA39) ölçebilir ve Adobe Photoshop veya Acrobat dosyaları gibi çıktısını alabilir. Hem monitör hem de her renk parçası için profilin ölçüm sonuçları, ya CIELAB ya da XYZ değerlerinde belirtilir, ve aralarında fark Delta-E'de gösterilir. Delta-E değişkenliği grafik olarak gösterilebilir ve önceki değerlerle karşılaştırılabilir.

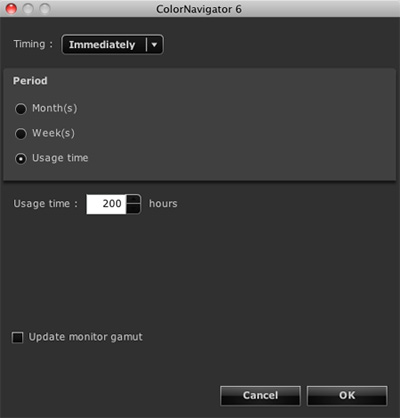

Kendi Kendine Kalibrasyon Planlama (Entegre sensörleri olan monitörlerde mevcuttur.)

Ya OSD menüsünü ya da ColorNavigator'ı kullanarak, monitörünüzün belirli zamanda ve belirli aralıklarla kendisini kalibre etmesi için planlayabilirsiniz. Monitör kapalı ya da bilgisayara bağlı olmasa bile, kendi kalibrasyonu ve önceden belirlenmiş zamanlamaya bağlı kalacaktır.

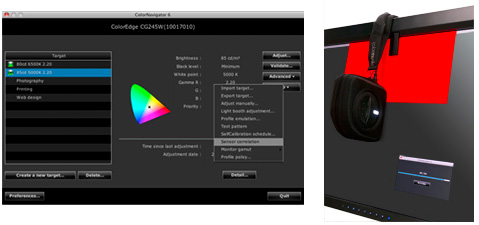

Harici Sensörler ile İlişki (Entegre sensörleri olan monitörlerde mevcuttur.)

ColorNavigator ile monitör harici kalibrasyon sensörünün ölçüm sonuçlarıyla karşılıklı ilişki kurabilir. Bu kullanım, eğer monitör diğer ColorEdge monitörleriyle çalışan bir iş ortamındaysa uygundur ve bir ölçüm aracı tüm ayarlar için standart olarak kullanılmalıdır.

Sistem Gereksinimleri

Uygun İşletim Sistemi*	Mac	Windows
	OS X 10.4.11 – 10.8	Windows 7 (32-bit、64-bit) /  Vista (32-bit、64-bit) /XP (32-bit、64-bit)
Monitörler	ColorNavigator is compatible with all ColorEdge monitors except the CG18, CG19, CG21, CE210W, CE240W,
Ek Gereksinimler	Apple Macintosh, OS sistemi gereksinimleri karşılar. (iMac PowerPC, iBook, iBook G4 uyumlu değildir.)	PC, OS sistemi gereksinimlerini karşılar.
	İki ya da daha fazla USB girişi Minimum 16.7 milyon görüntü rengi Önerilen minimum 1024 x 768 çözünürlük

• Mac OS X 9.2.2, 10.2 - 10.3.9, and Windows 2000 can only be run on previous versions (ColorNavigator CE, ColorNavigator 5.4, 4.3) of this software

Uyumlu Ölçüm Aygıtları

ColorNavigator aşağıdaki ölçüm cihazlarıyla uyumludur.

Üreticiler	Destekleyen Sensörler	Notlar
X-Rite	i1 Monitor,  i1 Pro, i1 Pro2, i1 Display, i1 Display 2,  i1 Display 3,  i1 Display Pro	Ortam ışığı ayarı i1 Monitör ve i1 Ekran ile mevcut değildir. .
	ColorMunki PHOTO, ColorMunki DESIGN	ColorMunki Ekranı desteklenmez.
	DTP94, DTP94B	Ortam ışığı ayarı mevcut değildir.
DataColor	Spyder4, Spyder3	Ortam ışığı ayarı ve gri dengesine öncelik verme fonksiyonu mevcut değildir.
EIZO	EX1, EX2
	Entegre kalibrasyon sensörleri	Ortam ışığı ayarı ve kağıt beyazlığı ölçümü mevcut değildir. Bu nedenle bu ölçüm değerlerini kullanarak kalibrasyon yapılmaz.

ColorNavigator Yazılımını İndir

ColorNavigator 6'nın son versiyonu, yanısıra ColorNavigator 5.4, ColorNavigator 4.3 ve Mac OS 9.2.2, X 10.2 - 10.3.9 ve Windows 2000'i destekleyen ColorNavigator CE, ve ayrıca eski ColorEdge monitörleri için mevcut yazılımı indirmek için tıklayın.

PDF Kullanma Klavuzu

ColorNavigator 6 How-to-Use-Guide (PDF: 1,680 KB) Bu resimli klavuz size ColorEdge monitörleri EIZO'nun ColorNavigator yazılımı ile 4 adımda nasıl kolayca kalibre edeceğinizi gösterir.
